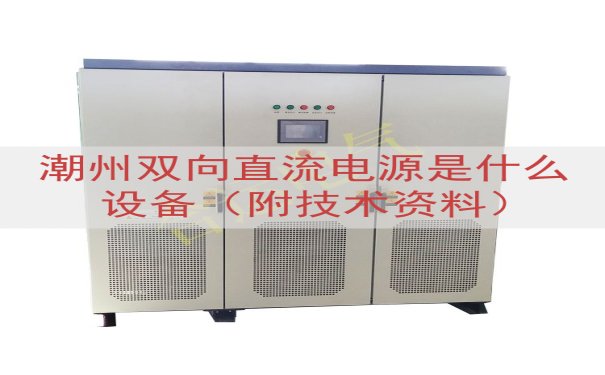

潮州双向直流电源是什么设备（附技术资料）

潮州双向直流电源是安装在潮州本地工厂、实验室、储能电站、充电桩检测线以及新能源测试现场的一类电能变换设备。它能把电网的交流电转换成直流电送给负载，也能把直流侧的电能反过来送回电网或者送给其他设备。一台机器同时具备电源和负载两种身份，这是它和普通直流电源最大的不一样的。

潮州双向直流电源的内部构成

设备内部由三相PWM整流桥、直流母线电容组、高频变换单元、数字控制板、电压电流采样电路以及人机界面组成。三相PWM整流桥负责交流侧与直流母线之间的能量交换，高频变换单元负责直流电压的升降和隔离，数字控制板负责环路运算、保护判断和通信。整机在整流状态时把交流变成直流，在逆变状态时把直流变成交流回馈电网，两个方向的切换由控制板自动完成，不需要人工改动接线。

潮州双向直流电源能完成哪些工作

在潮州的陶瓷生产车间，这类设备常用于老化房里的直流负载供电和能量回收。传统做法是用电阻箱把电能变成热量散掉，车间温度高、电费也高。双向直流电源把负载侧的电能回收后送回电网，同一批老化测试的用电量明显下降。

在潮州的储能与光伏配套项目中，双向直流电源用于电池组的充放电测试。充电时它是一台可编程直流电源，放电时它是一台能馈式电子负载，一台机器完成两个方向的测试流程。在充电桩生产线上，它用于直流充电模块的输入输出对拖测试，一侧输出、一侧吸收，形成闭环。

潮州双向直流电源技术资料

项目	常见规格
交流输入	三相380V±10%，50Hz，部分机型支持三相四线
直流输出电压范围	0～100V、0～300V、0～500V、0～800V、0～1000V等
直流输出电流范围	0～50A、0～100A、0～300A、0～500A、0～1000A等
功率等级	5kW、10kW、30kW、60kW、100kW、250kW、500kW，可并机扩展
能量流向	双向自动切换，整流与逆变均可连续运行
回馈方式	直流侧电能逆变为交流送回电网，功率因数接近1
电压纹波	一般控制在额定值的0.1%～0.5%范围内
电流精度	典型值±0.1%FS，高精度机型可达±0.05%FS
控制方式	恒压CV、恒流CC、恒功率CP、恒阻CR四种模式
通信接口	RS485、CAN、以太网、部分机型带模拟量接口
保护功能	过压、欠压、过流、过温、短路、反接、孤岛保护
冷却方式	强迫风冷，大功率机型采用水冷
工作环境	温度-10℃～45℃，相对湿度≤90%，无凝露

双向与单向直流电源的差别

对比项	单向直流电源	双向直流电源
能量流向	只从交流侧流向直流侧	两个方向都可以流动
放电处理	需要外接电阻箱消耗电能	电能回馈电网或供给其他设备
发热量	电阻箱发热明显	回馈方式发热量低
测试功能	只能做供电测试	可做充电、放电、循环、对拖测试
适用场合	简单供电、老化供电	电池测试、储能变流器测试、充电模块测试

潮州用户关注的几个参数

潮州本地用户在选择这类设备时，首先看直流电压上限和电流上限是否覆盖被测对象的范围，其次看功率是否留有裕量。陶瓷厂老化房通常连续运行时间长，会关注整机的散热设计和长期满载能力。储能和充电桩行业用户更关注电流精度、回馈效率和并机能力。通信接口方面，需要接入现有测试系统的用户会确认设备是否支持Modbus或者SCPI指令集。

关于潮州双向直流电源的具体型号和价格，不一样的功率等级、不一样的电压电流组合的配置差别较大，可以通过网页上留下的电话沟通实际需求，由厂家根据被测对象的参数确定合适的机型与报价。

山东运电气有限公司

山东运电气有限公司长期从事双向直流电源、可编程直流电源、能馈式电子负载、储能变流测试设备的研发与生产。公司产品覆盖5kW到500kW多个功率段，电压等级从低压到1000V，支持并机扩容和定制开发。设备出厂前经过满载老化、精度校准和保护动作测试，随机提供接线图、通信协议、操作手册等技术资料。潮州地区的用户如需了解双向直流电源的选型、安装与售后事宜，可以与山东运电气有限公司取得联系，由技术人员对接现场工况。
