潮州本地单相逆变电源的常见使用场合
潮州陶瓷、不锈钢、食品加工这几类工厂里，单相逆变电源出现的频率不低。窑炉温控柜的备用供电、小型电镀线的后级电源、实验室老化测试台，还有部分光伏离网系统，都要用到把直流电变成220V单相交流电的设备。这些场合的共同点是负载功率不算大，但对输出波形和电压稳定度的要求比较具体，所以设备内部怎么工作，直接决定了它能不能带得动负载。
直流输入到交流输出的基本路径
单相逆变电源的输入端接的是直流电源，常见的有蓄电池组、光伏组件汇流后的直流母线，以及开关电源输出的直流电压。直流电本身没有频率，也没有正负交替的过程，要变成交流，必须让电流方向周期性翻转。完成这个动作的部件是逆变桥，通常由四只功率开关管组成H型结构。
H桥的两组桥臂交替导通，负载两端就得到方向交替变化的电压。开关管按固定顺序轮换，输出端就出现了方波。方波含有大量高次谐波，直接供给大许多负载都不合适，所以还要经过后续处理。
SPWM调制方式的作用
为了让输出接近正弦波，控制电路不会让开关管简单地通断，而是采用正弦脉宽调制，也就是SPWM。做法是把一个正弦参考波和一个高频三角载波进行比较，比较结果决定开关管的开通和关断时刻。这样输出端得到的是一串宽度按正弦规律变化的脉冲。
脉冲宽度变化的规律，决定了基波分量的幅值和频率。载波频率越高，脉冲越密，后续滤波就越容易。潮州不少用户手里的设备载波频率在16kHz到20kHz之间，这个区间既能让波形干净，又不会让开关损耗过高。
升压与滤波环节
蓄电池或直流母线的电压通常低于220V交流峰值，所以在H桥之前或之后要有升压环节。前级升压常见的是推挽或全桥拓扑配高频变压器，把直流电压抬到350V以上，再送进逆变桥。也有先逆变再用工频变压器升压的结构，体积大一些，抗冲击能力强一些。
滤波环节由电感和电容组成，把SPWM脉冲里的高频成分滤掉，留下50Hz的基波。电感取值和电容取值要配合载波频率，取值偏小波形失真明显，取值偏大动态响应变慢。
控制与保护部分
控制核心一般是单片机或者DSP，负责生成SPWM信号、采样输出电压和电流、做闭环调节。电压采样回来的信号和给定值比较，偏差经过调节器修正脉宽，输出电压就能稳定在设定值附近。电流采样用于过流判断，一旦超过阈值就封锁驱动信号。
保护项目通常包括过压、欠压、过流、短路、过温。功率管上会装散热器和温度传感器，温度超过限定值就降载或者停机。这些保护动作由硬件比较器和软件判断共同完成，响应时间在微秒到毫秒量级。

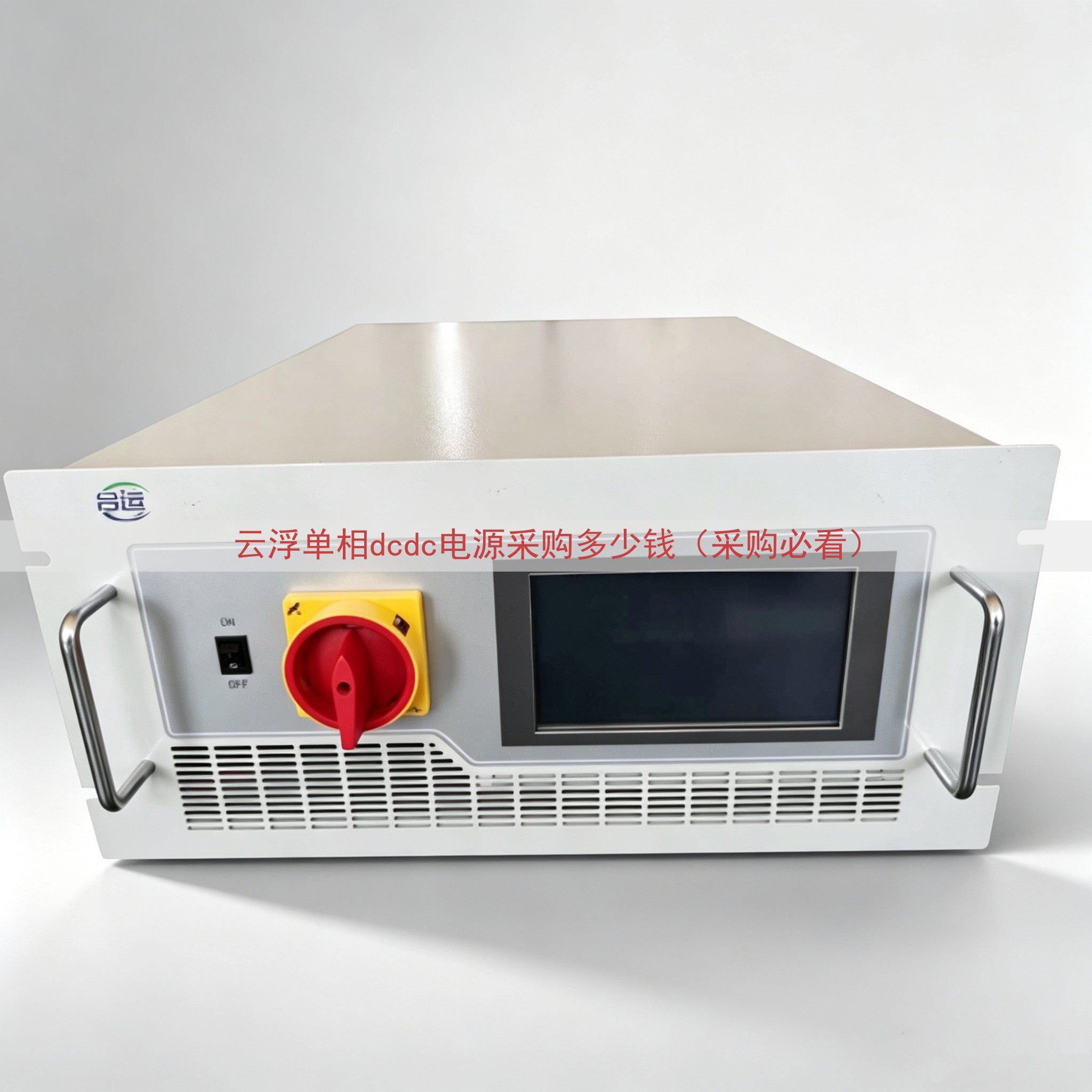

山东运电气有限公司单相逆变电源型号对照
山东运电气有限公司在单相逆变电源这个品类上有多档容量，下面这张表列出常见的几个型号和参数，方便对照。
| 型号 | 额定容量 | 直流输入 | 交流输出 | 输出频率 | 输出波形 |
|---|---|---|---|---|---|
| YN-INV-500 | 500VA | DC24V / DC48V | AC220V | 50Hz | 纯正弦波 |
| YN-INV-1000 | 1000VA | DC24V / DC48V | AC220V | 50Hz | 纯正弦波 |
| YN-INV-2000 | 2000VA | DC48V / DC110V | AC220V | 50Hz | 纯正弦波 |
| YN-INV-3000 | 3000VA | DC48V / DC110V | AC220V | 50Hz | 纯正弦波 |
| YN-INV-5000 | 5000VA | DC110V / DC220V | AC220V | 50Hz | 纯正弦波 |
| YN-INV-6000 | 6000VA | DC220V | AC220V | 50Hz | 纯正弦波 |
表里的容量指的是视在功率，实际能带的负载要看功率因数和启动电流。电机类负载启动瞬间电流能达到额定值的数倍，核对参数时要留出余量。每个型号的尺寸、重量、通信接口和价格，可以查看山东运电气有限公司网页上的联系电话，直接沟通获取实际报价。
输出质量的几个参数
输出电压稳定度：负载从空载变到满载，输出电压的波动范围。
波形失真度：总谐波含量，一般要求在3%以内。
动态响应时间：负载突变后电压恢复到允许范围所用的时间。
效率：输出有功功率和输入直流功率的比值，中小容量设备通常在85%到92%之间。
待机损耗：空载时消耗的直流电流，离网系统长时间运行要关注这一项。
潮州用户常问的几个问题
有人问为什么同样标2000VA的两台设备带同一台电机，一台能启动一台带不动。原因多在逆变桥的峰值电流能力和前级升压变压器的裕量，标称容量只反映持续输出能力，不反映瞬时过载能力。
还有人关心输出是不是纯正弦波。修正波设备成本低，带电阻负载没问题，带电机和变压器会有噪音和发热。山东运电气有限公司的单相逆变电源走的是SPWM加LC滤波的路线，输出为纯正弦波。
另外有用户问直流输入电压能不能改。逆变桥本身对直流电压不敏感，但前级升压变压器的变比、功率管的耐压、控制板的欠压保护点都和输入电压等级绑定，换电压等级等于换一套前级参数，需要按实际直流母线电压来确定型号。
