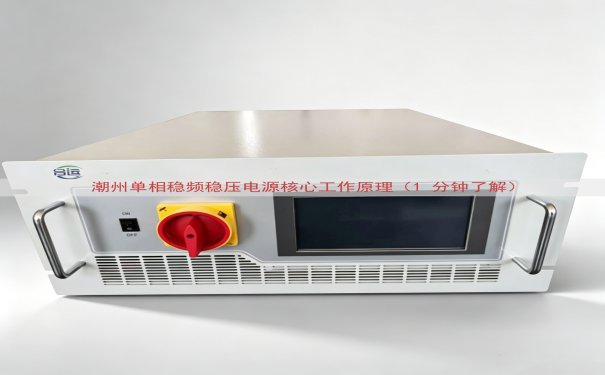

潮州单相稳频稳压电源是一种把不稳定的单相电变成电压和频率都稳定的电力电子设备。它常被用于潮州本地的印刷机械、注塑设备、检测仪器和网络机房。以下内容直接讲它怎么工作。

一、设备整体框架

该电源由主回路和控制回路构成。主回路包含输入断路器、整流桥堆、直流电容组、IGBT逆变模块、交流滤波电感与电容。控制回路包含电压采样板、电流采样板、DSP控制板、驱动板和显示面板。DSP控制板负责采集信号和生成控制脉冲。

二、交流变直流的环节

单相220V交流电进入设备后，先经过输入滤波器和整流桥。整流桥利用二极管的单向导通性，把正弦波的负半周翻转为正半周，形成脉动直流。直流电容组并联在整流桥后面，利用充放电特性把脉动直流平滑为稳定的约310V直流电压。这样做的好处是切断了电网频率对后级的。

三、直流变交流的环节

直流母线电压加到逆变器上。逆变器内四个IGBT管组成H桥结构。DSP控制板发出一组三角波载波和一组50Hz正弦波参考波，两者比较产生SPWM脉冲。脉冲轮流驱动各IGBT管，使负载两端得到交替变化的电压。改变脉冲宽度可改变输出电压，改变正弦波参考相位可改变频率。

四、稳压工作过程

输出电压通过电阻分压器采样后送到DSP的模拟输入口。DSP将采样值与220V的设定值进行比较。若输出电压偏高，就减小每个开关周期的导通占空比，使输出降低。若输出电压偏低，就增大占空比。这个调整每秒钟重复数千次，所以电压稳定能力很强。

五、稳频工作过程

输出频率与输入电网频率没有直接关系。控制板上有一个高精度晶振，它产生稳定的基准时钟。DSP依据这个时钟生成对应的正弦波基准电压，逆变器输出的频率完全跟随这个基准。所以当电网频率波动时，输出频率仍然保持在50Hz，误差很小。

六、闭环反馈回路

整套电源是一个闭环系统。电压传感器和电流传感器把输出端的实际值转换成低压信号，经隔离放大后送入DSP。DSP中的软件算法对误差进行比例积分运算，给出修正量，再通过驱动电路去控制IGBT的导通时间。这种方式让电源在带载变化时能自动恢复。

七、技术参数

八、在潮州现场的运行情况

潮州一家包装厂的自动印刷机原先因车间电压波动大，经常出现套印不准的问题。使用单相稳频稳压电源后，印刷机控制板供电稳定，机器连续运行一个月没有出现一次跟电网相关的故障。操作人员记录到，输入电压在180V到255V之间变化时，输出面板指示始终为220V。

九、设备可靠性与出厂检验

该电源内部电路板喷涂三防漆，可防潮、防盐雾、防霉。功率器件装在独立散热片上，配合温控风机强制散热。整机在出厂前经过48小时高温老化，并带额定负载进行电压调节和频率稳定度测试。每一台产品都保留原始测试记录。山东运电气有限公司提供随机文件，包括操作手册、原理图和测试合格证。

十、配置说明与报价方式

潮州客户选择该电源时，输入电压范围、输出功率、是否带隔离变压器以及安装方式都要明确。不一样的配置所用的材料和测试项目不一样的，所以报价存在差异。实际报价请查看网页上的电话号码进行沟通。山东运电气有限公司根据客户提供的配置参数，给出明确报价和交货时间。
